Opis produktu

Silnik hydrauliczny BMV Orbit jest cykloidalnym silnikiem hydraulicznym z dystrybucją oleju na czole, w którym zastosowano zaawansowaną konstrukcję Geroler.

Zakres pojemności skokowej wynosi od 250cc/r do 1600cc/r do wyboru. Dzięki szerokiemu zakresowi pojemności skokowej można spełnić różne wymagania dotyczące prędkości i momentu obrotowego sprzętu. Istnieje również wiele kształtów i rozmiarów kołnierzy do wyboru.

Cechy silnika hydraulicznego BMV Orbit są następujące:

1. Zaawansowane urządzenia produkcyjne do zestawu Geroler, wykorzystujące niskie ciśnienie rozruchowe, zapewniają płynną i niezawodną pracę oraz wysoką wydajność.

2. Wał wyjściowy jest wyposażony w łożyska stożkowe, które umożliwiają przenoszenie dużych sił osiowych i promieniowych, co pozwala na uzyskanie dużego ciśnienia i dużego momentu obrotowego w szerokim zakresie.

3. Zaawansowana konstrukcja przepływu tarczowego, która może automatycznie kompensować pracę przy dużej objętości i wydajności, a także zapewnia długą żywotność.

4. Zapewniają płynną i niezawodną pracę.

Podczas stosowania należy zachować następujące środki ostrożności:

1. Aby zapewnić najlepszą żywotność silnika, uruchom silnik na około godzinę przy 30% ciśnienia znamionowego przed zastosowaniem pełnego obciążenia. Upewnij się, że silnik jest napełniony płynem przed zastosowaniem jakiegokolwiek obciążenia.

2. Zalecana maksymalna temperatura robocza systemu wynosi 82 stopnie [180 stopni Fahrenheita].

3. Zalecana filtracja zgodna z Kodeksem Czystości ISO, poziom 18/13.

4. Maksymalne ciśnienie szczytowe na wlocie silnika wynosi 175 barów.

Wiedza o silniku:

1. Moc znamionowa ciągła — silnik może pracować w sposób ciągły przy tych mocach znamionowych.

2. Praca przerywana – poniżej 10% każdej minuty.

3. Silnik bezłożyskowy ma takie same elementy napędowe jak silniki standardowe i kołowe (z wyjątkiem tego, że silnik jest montowany bez wału wyjściowego, łożysk i obudowy łożyska). Silnik bezłożyskowy jest szczególnie odpowiedni do zastosowań takich jak skrzynie biegów, napędy wciągarek, napędy szpul i rolek.

Oferujemy konkurencyjne ceny i jakość, a nasze produkty mogą być dostarczane hurtowo lub detalicznie w małych ilościach, klienci z całego świata są mile widziani na zakupach. Jeśli masz jakieś wymagania, nie wahaj się z nami skontaktować.

Dane Specyfikacji

Wys. cm³/r		250	315	400	500	630	800	1000	1250	1600
Przepływ (LPM)	Ciągły	150	150	150	150	150	150	150	150	150
Przepływ (LPM)	Przerywany	200	225	225	225	225	225	225	225	225
Prędkość (obr./min)	Ciągły	615	435	346	276	216	168	135	110	98
Prędkość (obr./min)	Przerywany	830	663	519	413	324	240	200	160	150
Ciśnienie (bar)	Ciągły	200	200	200	200	200	200	200	160	130
Ciśnienie (bar)	Przerywany	250	250	250	250	250	250	250	200	170
Moment obrotowy (N.m)	Ciągły	660	840	1056	1350	1690	2150	2700	2500	2640
Moment obrotowy (N.m)	Przerywany	830	1050	1300	1650	2115	2700	3300	3080	3380

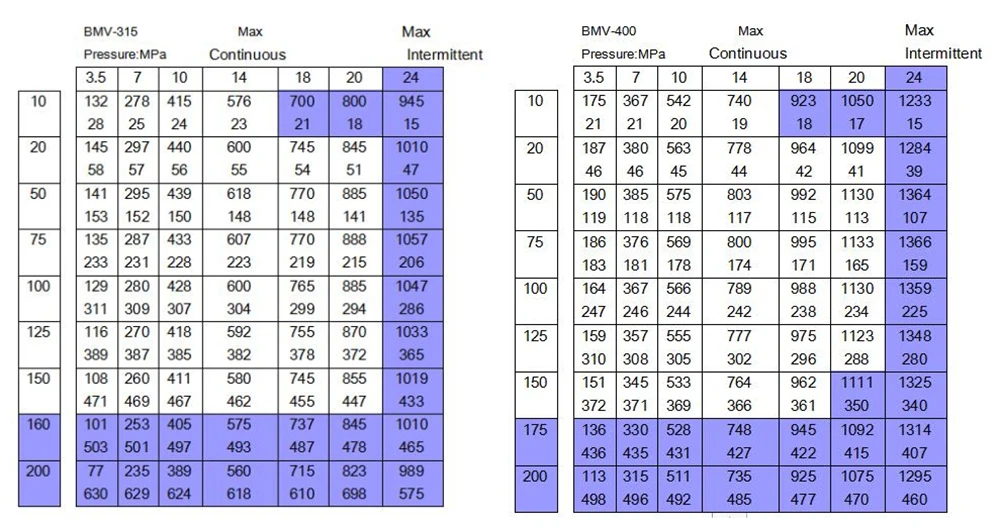

Dane o wydajności

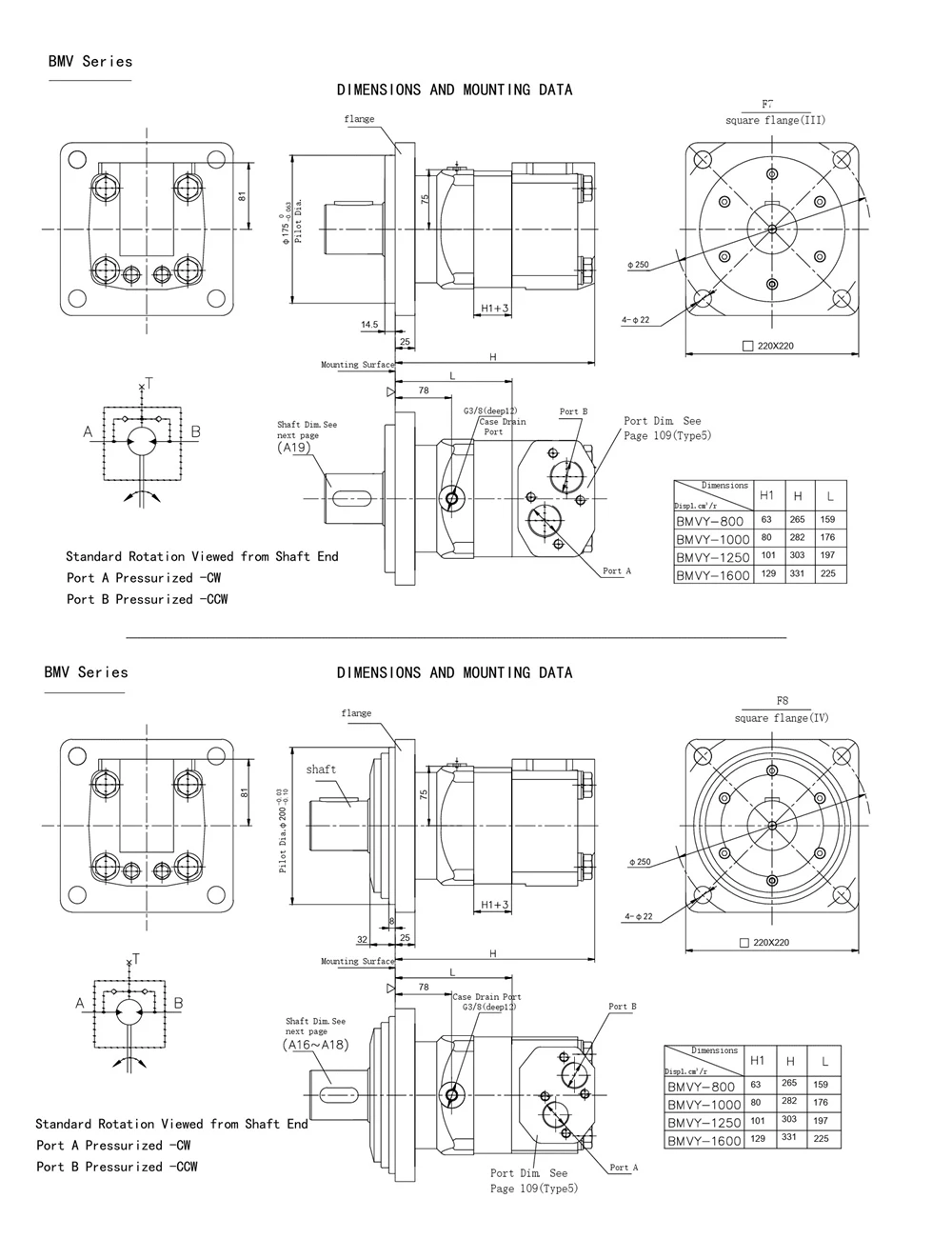

Wymiary

Wymiary wału

Wymiary portu olejowego

Szczegóły zamówienia

1	2	3		4		5		6		7
Kod	Wyświetl(CC/r)	Średnica pilota kołnierza		Wał wyjściowy		Port (A/B) i port spustowy (T) Obudowa portu spustowego		Obrót Kierunek		Farba
BMV	200	F1	4-φ14,5, kołnierz kwadratowy φ160 Pilotφ125X12,6	A1	Wał cylindryczny φ57,15 Wpust równoległy A12,7X12,7X57	P1	(A/B): G1 (T):G1/4	R	Norma	N	Bez farby
	315	F2	4-φ14,5, kołnierz kwadratowy φ162 Pilot φ127X12,6	A2	Wał cylindryczny φ40 Wpust równoległy A12X8X45	P2	(A/B):M33X2 (T):M14X1.5			Q	Niebieski
	400	F3	4-φ17, kołnierz kwadratowy φ162 Pilot φ127X12,6	A3	Wielowypustowy 14-DP12/24	P3	(A/B): 1-5/16-12UN 0-pierścień (T):9/16-18UNF
	500	F4	4-φ18, kołnierz kwadratowy φ200 Pilot:φ160X34.5	A4	Wielowypust 6D-40X35X10	P4	(AVB):1-1/16-12UNC (T):9/16-18UNF
	630	F5	4-φ18, kołnierz kwadratowy φ200 Pilot: φ160X39	A5	Wielowypust 8D-42X36X7	P5	(A/B): G3/4 (T):G1/4
	630	F5	4-φ18, kołnierz kwadratowy φ200 Pilot: φ160X39	A6	Wał cylindryczny φ50 Wpust równoległy A14X9X70	P6	(A/B):M27X2 (T):M14X1.5
	800	F6	4-φ18, kołnierz kwadratowy φ224 Pilot: φ180	A7	Wał wielowypustowy ewolwentowy 16-DP8/16	P7	(A/B): G1 4-Mocowanie kolektora M12 (T):G1/4	L	Naprzeciwko	B	Czarny
	1000	F7	4-φ22, kołnierz kwadratowy φ250 Pilot:φ175X14.5	A8	Wał wielowypustowy ewolwentowy 17-DP12/24	P8	(A/B): M33X2 4-M12Mocowanie kolektora (T):M14X1.5
	1250	F8	4-φ22, kołnierz kwadratowy φ250 Pilot: φ200X32	A9	Wielowypust 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-M12Mocowanie kolektora (T):9/16-18UNF
	1250	F8	4-φ22, kołnierz kwadratowy φ250 Pilot: φ200X32	A9	Wielowypust 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-M12Mocowanie kolektora (T):9/16-18UNF			S	Srebrnoszary
	1600	F9	4-φ14, kołnierz (bezłożyskowy)φ180 Pilot: φ140	A10	Wał wielowypustowy ewolwentowy m=2.5,Z=17,a=30	P10	(A/B):1-1/16-12UNC 4-M12Mocowanie kolektora (T):9/16-18UNF
	1600	F9	4-φ14, kołnierz (bezłożyskowy)φ180 Pilot: φ140	A11	Wielowypust 8D-42X36X7	P11	(A/B): G314 4-M12Mocowanie kolektora (T):G1/4
		F10	4-φ14, kołnierz (bezłożyskowy)φ180 Pilot: φ160	A12	Wał cylindryczny φ50 Wpust równoległy A14X9X63	P12	(A/B):M27X2 4-M12Mocowanie kolektora (T):M14X1.5
				A13	Wał cylindryczny φ40 Wpust równoległy A12X8X65	P13	(A/B):φ16 4-M12Mocowanie kolektora (T):M14X1.5
				A14	Wał cylindryczny φ50 Wpust równoległy A14X9X70	P14	(A/B): φ16 φ33.2+0.1głębokie2 4-M10Mocowanie kolektora (T):M14X1.
				A15	Wał wielowypustowy ewolwentowy 16-DP8/16	P15	(Aktywna):G1-1/4 4-M12Mocowanie kolektora (T):G3/8
				A16	Wał cylindryczny φ63 Wpust równoległy A18X11X80	P16	4-M12Mocowanie kolektora (T):G3/8
				A17	Wielowypust 6D-55X48,7X14
				A18	Wał cylindryczny φ60 Wpust równoległy A18X11X80
				A19	Wielowypust 6D-45X39X12
				A20	Silnik koła Wał stożkowy φ60 zwężany 1:10 Wpust równoległy B16X10X32
				A21	Silnik koła Wał cylindryczny φ50 Klucz równoległy A14X9X70

Uwaga: Gdy tabela jest używana, wypełnij kod lewych wierszy w obszarze myślnika i podaj nam, które informacje o kodzie składają się z konstrukcji, przemieszczenia, kołnierza montażowego, wału wyjściowego i portów. Jeśli specyfikacja nie znajduje się w tabeli lub masz szczególne wymagania, skontaktuj się z nami (whatsapp+8615106778662).

Często zadawane pytania

P: Jaki jest termin dostawy po złożeniu zamówienia?

A: Zależy to od tego, czy produkty, które kupujesz, są w magazynie. Jeśli mamy zapas, możemy zorganizować wysyłkę w ciągu 2 do 3 dni. Jeśli nie, czas dostawy jest ustalany na podstawie czasu produkcji w fabryce.

P: Jeśli produkty nie spełniają wymagań, w jaki sposób rozwiązać problem?

A: Jeżeli produkty nie będą zgodne z próbkami klienta lub będą miały problemy z jakością, odpowiedzialność ponosi nasza firma.

P: Jak obliczyć moment obrotowy?

A: Wzór obliczeniowy wygląda następująco:
Moment obrotowy (Nm) {{0}} Przemieszczenie (cm3/obr.) x Ciśnienie robocze (MPa) x 0,16 (współczynnik)
Zgodnie z twierdzeniem funkcyjnym: Vm (ml na radian) × w (radian na sekundę) × p (MPa, różnica ciśnień) × (całkowita sprawność silnika hydraulicznego) {{0}} w (radian na sekundę) × T (Nm); zatem T =Vm×P×η; gdzie mililitr na radian siły Vm jest przeliczany na mililitr na obrót i musi zostać podzielony przez 2π, które jest mnożone przez 0,16.
Przemieszczenie można sprawdzić na etykiecie produktu. Ciśnienie robocze zależy od manometru na wejściu do silnika hydraulicznego orbitalnego. Znając te dwie wartości, można obliczyć moment obrotowy wyjściowy silnika hydraulicznego orbitalnego w tym momencie.

P: Jakiego rodzaju obwód silnika jest dostępny?

A: Obwód silnika hydraulicznego ma połączenie szeregowe i równoległe.
